开发调试工具软件 与 管理系统

JTAG综合应用系统/JTAG测试平台(边界扫描测试平台)

杭州哲发科技有限公司为专业JTAG方案供应商,哲发JTAG综合应用系统/JTAG测试平台(边界扫描测试平台)是众多杰出工程师在十多年电子通信产品开发过程中,根据实际需要建立并完善起来的一套调试/调测/维修系统。系统主要有板卡测试维修PLD加载/编程Flash烧写/编程/加载三大功能。

利用本系统,无需增加额外接口,使用现有的JTAG插座就可以工作;这样可以用较低的成本,发现硬件系统调试和生产过程中常见的物理性故障。 PLD加载/编程功能,可以兼容多个芯片厂家的器件。 Flash烧写/编程/加载功能,不需要借助仿真器、调试器,不需要使用带插座的Flash,从而大大降低成本、提高可靠性。同时,操作简单,无须对CPU的任何寄存器进行初始化,因此极其易用,调试更方便,也适合生产线使用。

板卡测试维修

在单板的调测过程中,常常需要对单板硬件进行诊断,以判断是芯片损坏或者是PCB故障或者加工故障(短路、虚焊等)。在现有技术中最常用的方法是通过示波器去观察被测芯片的管脚状态。但是,这种方式存在很多缺陷,比如不小心将芯片相邻管脚短路造成损坏芯片,或者芯片管脚很多,很难测量,或者芯片使用BGA等封装,示波器探头根本无法放到管脚上。如果不知是芯片损坏还是焊接问题就盲目更换芯片,将带来很大损失。

目前很多芯片支持IEEE 1149.1以及相关标准的JTAG功能。通过JTAG可以完成对芯片的测试、对PLD的加载或对芯片的调试。但是,目前结合JTAG进行芯片测试时需要大型ICT设备或者ATE支持,成本很高。

本系统利用单板上的现成JTAG接口,依靠软件控制JTAG器件来测试,性价比极高。

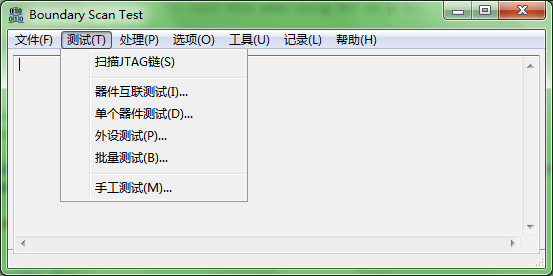

bst scan jtag chain

系统具有手动测试和自动测试功能:手工测试提供查看管脚状态、控制管脚输出等功能;自动测试可以进行互联测试或者单个器件测试,发现并定位多种故障。标注'*'的项目可以通过工作空间文件进行一键批量测试或者全自动测试。

单个器件测试*

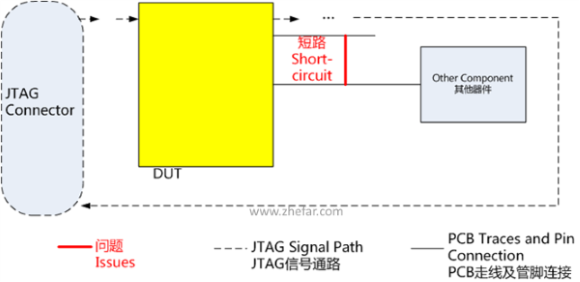

SDT Sketch 该功能通过读取测试设置文件,自动运行,可以发现管脚(不仅仅是被测器件的管脚,包括与被测器件管脚相连的其他器件)连锡、与电源或地短路等情形。

器件互联测试*

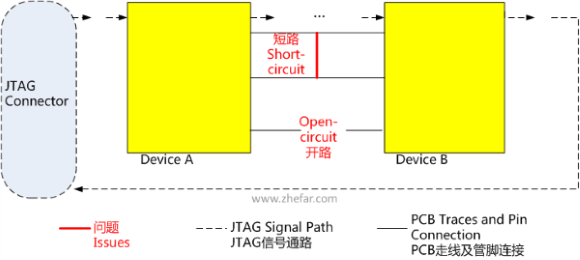

IDT Sketch 互联测试在对网表进行分析的基础上,自动测试相关器件的连接关系,从而发现测试短路(管脚连锡、与电源/地短路)、开路(虚焊、PCB铜箔断裂)等情形。

外设测试*

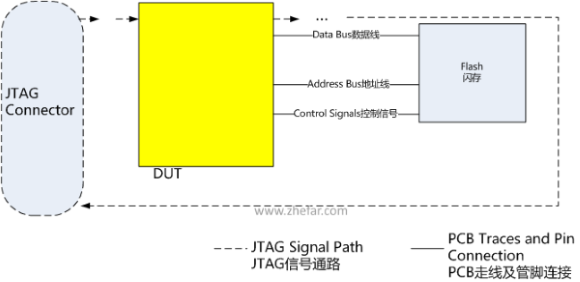

PT Sketch 可以测试与JTAG器件相连的其他器件,比如对Flash的ID进行自检、对SRAM数据线/地址线进行短路/开路检测等。

手工测试

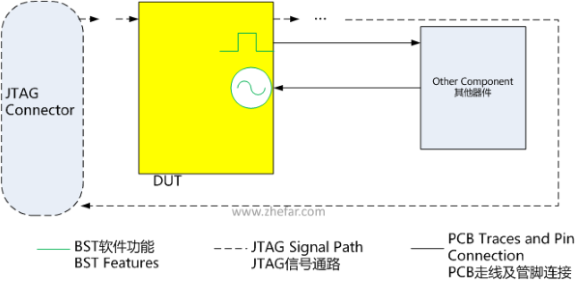

MT Sketch 本系统可以显示芯片管脚状态(类似于示波器/逻辑分析仪功能),可以通过控制芯片管脚输出特定电平或者波形。这样可以通过分析观察到的现象发现加工焊接问题(虚焊、短路/连锡等)或PCB制作等问题,同时也可以作为单板调试的辅助手段。

PLD加载/编程

可以脱离原厂软件独立完成。可以实现一个系统加载Lattice, Xilinx 等多个厂家的CPLD/FPGA。

支持 svf 格式和 vme 等格式。

系统还支持通过被动串行(Passive Serial)模式加载Altera的FPGA,文件格式.rbf;同时支持从串(Slave Serial)模式加载Xilinx的FPGA,文件格式.bit。 请留意:串行方式加载时,不是JTAG模式。

Flash烧写/编程/加载

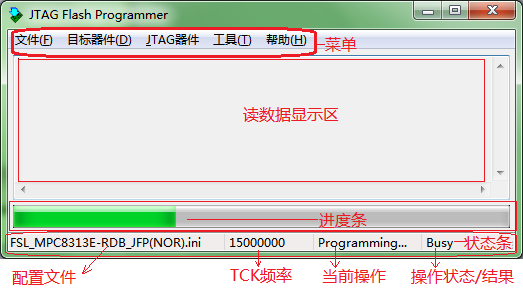

jfp main dialog
产品特点
  • 不需要使用带插座的Flash,提高可靠性;
  • 不需要借助仿真器、调试器,不需要原厂软件,大大降低成本、提高生产灵活性;
  • 轻量级绿色软件;
  • 与CPU架构无关,支持x86/PowerPC/ARM/MIPS等架构的CPU及DSP、NP、CPLD/FPGA或者其他SoC;
  • 允许JTAG链上有多个器件;
  • 使用CPU的JTAG接口,无需增加任何额外电路;
  • 不需要CPU任何启动代码即可完成烧写;不需要配置CPU内部寄存器、初始化时钟内存等步骤;
  • 即使CPU死机或者因Flash数据损坏导致板卡不能启动时,同样可以回读Flash内容,为维修调试提供依据;
  • 使用WH-USB-JTAG电缆,加载Flash速度是并口电缆10倍左右;使用WH-USB-HiJTAG电缆,加载速度最快是WH-USB-JTAG电缆的5倍左右;
产品功能
  • 支持 numonyx, Spansion, Intel, AMD, ST, SST, EON, MXIC, 等厂家的并行NOR Flash,且提供后续新Flash型号的全程支持;
  • 对Flash读、编程操作;
  • 支持块操作(擦除、加锁、解锁);
  • 除了Flash相关功能以外,还可以通过点灯等操作验证JTAG器件的基本功能;
  • 可以读写其他芯片;
  • 通过程序可以读写与JTAG器件(通常是CPU)相连的其他芯片(如CPLD, ASIC等),这样在CPU没有跑起来或没有软件的情况下甚至都可以去对单板做一些调试,从而提高效率,缩短开发周期;
  • 软件也可以设置自动运行模式,依次执行所有操作后退出程序,无需人工干预,方便与现有生产自动化系统集成;
  • 支持对编程文件进行多种哈希计算,并且可以与预设值进行匹配检查防止写入错误文件;
  • 支持批量编程:自动对不同地址烧写不同文件,不需要人工干预;
  • 针对整片Flash烧写进行速度优化;

MDIO Master调试方案EthCfg

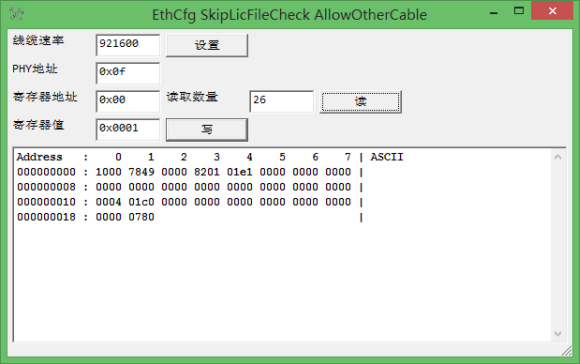

EthCfg main dialog

该方案通过线缆直接在计算机上控制目标板的以太网PHY,对MDIO寄存器进行读写设置,从而加快调试速度,隔离问题点,提高问题定位速度。 支持批量读取。

原理图(网表)比较工具软件

硬件设计的原理图CAD/EDA文件是二进制文件,无法直接比较,而EDA软件一般本身不支持比较功能。该工具软件系统巧妙地通过网表来比较新老版本原理图的差别。

该软件不仅比较了网表,还同时比较了封装,真正完成对原理图PCB的一致性的严格检查,以及比较不同版本原理图之间的差异。

该工具可以清楚显示原理图、PCB网表连接关系的异同,能显示不同原理图、PCB器件封装的差异,从而在改版时能够清楚显示修改之处,避免无意改动了不该修改的地方或者该修改而没有修改这些现象的发生,降低工程师的工作量,提高设计效率,保证产品质量。

此外,该工具还可以作为原理图、PCB归档版本正确性、一致性的可靠验证手段。

其他比较工具软件

  • BOM比较
  • 我们软件可以对不同版本的BOM(物料清单)进行比较,文件可以是Excel格式或者纯文本格式。
  • 约束文件比较
  • 我们软件可以对不同版本的PLD的约束文件进行比较,支持Xilinx的ucf,Lattice的prp、lci、lpf,Altera的qsf等格式的文件。
  • PCB器件位置比较
  • 我们软件可以对不同版本的PCB上的器件位置进行比较,通过Allegro从brd文件导出pos文件即可,也支持Altium Designer等软件导出的文件格式。。

PLD管脚约束文件自动生成工具软件

目前电子通信产品的硬件设计中,几乎都使用了PLD(CPLD、FPGA等)。在对PLD进行布线时,需要提供管脚约束文件以保证布线生成的编程文件是符合设计需要的。

为了得到正确的管脚约束文件,按照传统方法,开发人员需要一边看原理图(或PCB),一边通过PLD厂家的EDA软件去编辑生成PLD的管脚约束文件。 这样不仅效率很低,而且还极容易出错。而一旦出错,则有可能造成很严重的后果:比如,由于管脚分配有误,将PLD的输出和另一个器件的输出接到了一起,这样极易造成芯片的损坏。

本软件自动从原理图(或PCB)网表中提前目标器件的位置信息,自动生成各个厂家PLD约束文件要求的格式。该工具已经经过大量硬件、逻辑工程师的实际验证,明显节省了开发人员的大量宝贵时间,同时保证了管脚约束文件的正确性,显著提高了产品质量。

  • 生成Xilinx的ucf,Lattice的prp、lci、lpf,Altera的qsf等格式的文件。
  • (Altera的acf文件,由于需要指定Input、Output、Bidir等属性,这些属性不能从网表文件中获得,所以暂不支持。)
  • 为了使用方便,可以对生成的约束文件按照信号名或者管脚位置排序。
  • 支持后处理,可以直接剔除电源等非I/O管脚,进一步降低工作量,提高工作效率。

仪表管理系统

  • 基于LAMP(Linux + Apache + MySQL + PHP)
  • 也可以运行于Windows操作系统,Web server也可以是IIS。 无需客户端软件,有浏览器即可使用;
  • 支持仪表基本信息管理
  • 可以上传仪表照片,方便辨认
  • 借出管理
  • 可以续借;
  • 预订
  • 可以提前预约需借用的仪表
  • 固定资产盘点
  • 日常维护
  • 超期未归还提醒;黑名单功能;支持导出;
  • 普通用户查询

物料管理系统

  • 基于LAMP(Linux + Apache + MySQL + PHP)
  • 也可以运行于Windows操作系统,Web server也可以是IIS。 无需客户端软件,有浏览器即可使用;
  • 支持物料基本信息管理
  • 出入库管理
  • 可以按产品线/项目管理;
  • 库存检查
  • 上传BOM清单,系统自动检查缺料情况;
  • 物料盘点
  • 普通用户查询

PON OLT/ONU

EPON OLT

YT-EPL100是一款标准1U、小巧型一体盒式EPON OLT设备,遵循中国电信EPON设备技术要求V2.1。

YT-EPL100支持8通道下联EPON,4通道GE上联光接口,以及同时支持4通道10/100/1000Base-T上联电接口。所有光通道接口支持SFP模块热插拔,可以根据用户规模和实际需求灵活配置。采用上联链路聚合功能后,最大可支持4G上联。最大可接入512个ONU。

产品特点
  • 接入带宽高,传输距离远;
  • 支持8个PON口,上下行对称1Gbps传输速率,最大支持1:64分光比,传输距离可达20km;
  • 体积小,节约成本;
  • 高度1U,同时支持8通道下联和上联,端口密度高,节约成本;
  • 设备管理方式灵活方便;
  • 支持带内、带外、串口管理;
  • 功能强大;
  • 支持IGMP proxy、VLAN translation、灵活QinQ、ACL、SLA、QoS等功能,为用户灵活、多样的规划系统网络提供支持;
主要功能
  • ONU认证方式支持:自动认证、基于MAC认证、基于LOID+PASSWORD认证和混合认证;
  • 双向FEC前向纠错;
  • 双向加密,支持三重扰码加密方式;
  • 光功率诊断;
  • 带外管理、带内管理和串口管理;
  • 防IP/MAC欺骗、防DOS攻击、防ARP攻击、防ICMP攻击、防BPDU攻击;
  • 支持IGMP proxy、VLAN translation、灵活QinQ、ACL、SLA、QoS、链路聚合、广播抑制;

GPON ONU

YT-GSF100是公司系列化终端产品中一款具备数据和语音接入的GPON ONU产品,该产品适用于家庭用户和商业用户,能够实现FTTH和FTTO的光纤接入。

YT-GSF100的上行速率最大为1.25Gbps,下行速率最大为2.5Gbps。YT-GSF100支持多个GEMPORT和T-CONT,同时具备多种VLAN工作模式。

产品功能
  • 支持1.25Gbps(US)/2.5Gbps(DS)的GPON光接入;
  • 提供四个10/100Base-T以太网用户接口;
  • 提供两个POTS接口(FXS口);
  • 支持基于802.1d的MAC桥业务;
  • 支持IGMP Snooping和组播GEMPORT;
  • 支持QoS功能:业务流分类,优先级算法、拥塞控制及算法;
  • 多种管理方式:OMCI远程配置管理和本地的Telnet管理;
  • 结构设计人性化,支持光纤接口隐藏,避免光对眼睛的伤害。

EPON ONU

YT-ESF100是公司系列化终端产品中一款具备数据和语音接入的EPON ONU产品,该产品适用于家庭用户和商业用户,能够实现FTTH和FTTO的光纤接入。

YT-ESF100的上行速率最大为1.25Gbps,下行速率最大为1.25Gbps。YT-ESF100支持1个EPON光口和4个10/100/Base-TX以太网口及2个POTS口,同时具备多种VLAN工作模式。

产品功能
  • 支持1.25Gbps(US)/1.25Gbps(DS)的EPON光接入;
  • 提供四个10/100Base-T以太网用户接口;
  • 提供两个POTS接口(FXS口);
  • 支持基于802.1d的MAC桥业务,支持广播抑止功能;
  • 支持IGMP Snooping和可控组播模式(Filter);支持IGMP V1,V2,;支持LAST MEMBER QUERY功能(Snooping 模式);
  • 端口VLAN:32K个802.1Q VLAN;VLAN透传。
  • 支持QoS功能:业务流分类,优先级算法、拥塞控制及算法;
  • 多种管理方式:Web/CLI;支持基于IEEE802.3ah协议的OAM管理;
  • 支持HTTP/TFTP升级方式,支持校验功能。
  • IP地址管理方式:静态IP地址、DHCP。
  • 结构设计人性化,支持光纤接口隐藏,避免光对眼睛的伤害。

光电子

高精度光功率计

YT-OPM6800 台式高精度宽量程光功率计,使用进口大敏面光检测器,配合超低失调和超低漂移的高精度运放电路和智能微处理器控制的温度补偿技术,测量量程-76dBm~6dBm,测量精度0. 8dB,多次测量稳定度±2%,性能可以媲美国外同级产品,具有极高的性能比,可以广泛用于光电子设备生产厂商和各级科研机构。

型号YT-OPM6800
校准波长850nm, 980nm, 1300nm, 1310nm, 1480nm, 1490nm, 1550nm, 1625nm
波长范围850nm ~ 1700nm
检测器InGaAs Φ 3.0mm
量程-76dBm ~ +6dBm
稳定度± 2%
显示分辨率0.01dB
工作温度-10 ~ +55 °C
电源AC 220V
机械尺寸240mm × 200mm × 120mm
重量0.76kg

智能光纤寻障仪

YT-FFL50 手持式智能光纤寻障仪,采用简化OTDR设计方案,可以快速精确的找到光纤断点的位置。该仪表内置大功率脉冲激光器和高精度低漂移检测电路,由微处理器对被测光纤链路中的发射和散射事件进行分析,并精确分辨出整个被测光纤链路中的故障类型及每个事件点所在的位置,测试距离长达50km,测试精度±2m,是一款性价比很高的光纤故障测试仪表,可广泛应用于光缆安装、运营和维护工程、光纤CATV工程、光纤通信工程等。

型号YT-FFL50
光源1310nm
最大测试距离50km
反射事件盲区15m
脉冲宽度自动脉宽
距离准确度(反射事件)± 2m
电源供应3 × 1.5V AA电池
电池工作时间≥ 5000次测量
温度-10 ~ 40 °C
重量0.7kg

高精度远距离激光尺

YT-LDM200高精度远距离激光尺,使用相位式测距方法,采用高灵敏度的光电检测器,配合内置的高精度低漂移的数字锁相环电路,精确测量200m以内的距离,测试精度可以达±1mm,可以广泛用于各种工程应用场合。

型号YT-LDM200
测量范围0.05m ~ 200m
测量精度± 1.0mm
测量单位米,英尺,英寸
光源635nm
加/减功能
面积/体积计算
间接测量(勾股定理)
计时器功能/持续测量
数据保存50组
电池寿命≥ 5000次测量
电池2 × 1.5V AA电池
自动关闭激光30秒
自动关机3分钟

无线解决方案

RFID

  • 读写器
    • 固定安装式
    • 手持移动式
    • 桌面式
  • 标签
    • 有源标签
      • 标签主动发送
      • 读写器先讲
    • 无源标签

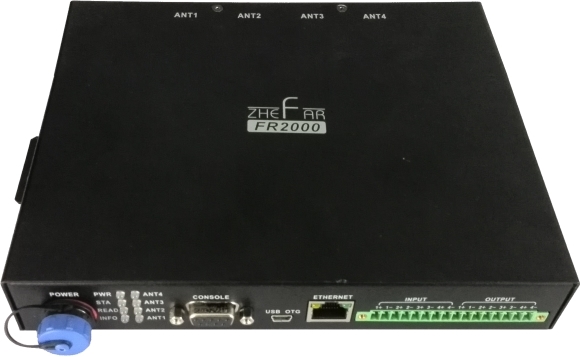

FR2000为固定式远距离RFID UHF读写器。

型号FR2000
电气与可靠性参数
电源
  • 直流: 12V~24V
  • PoE供电
  • 交流: 220V 50Hz (需另购外置适配器)
最大功耗< 15W
工作温度-10 °C ~ 50 °C
通信及管理参数
识别速度100标签/秒
空中接口协议EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C
识别距离20m
工作频段920 ~ 925 MHz
射频输出功率+10dBm ~ +30dBm
天线接口类型4 × RP-TNC母(外螺内针)
通信控制接口以太网; 串口;
开关量4入4出
FR2000

ZigBee

  • 无线传感器网络

内容如有变化,恕不另行通知。
